Recherche de condensateur compatible

Bonjour à tous, et d'avance merci pour votre aide.
Avant toute chose, je voudrais préciser que je suis un ancien et que le peu de cours en électronique que j'ai eu on plus de 50 ans.
Je restaure et je répare des machines à coudre anciennes c'est-à-dire pas au-delà des années 60 jusqu'à maintenant j'arrivais à gérer le peu d'électronique qu il y a dans certaines.

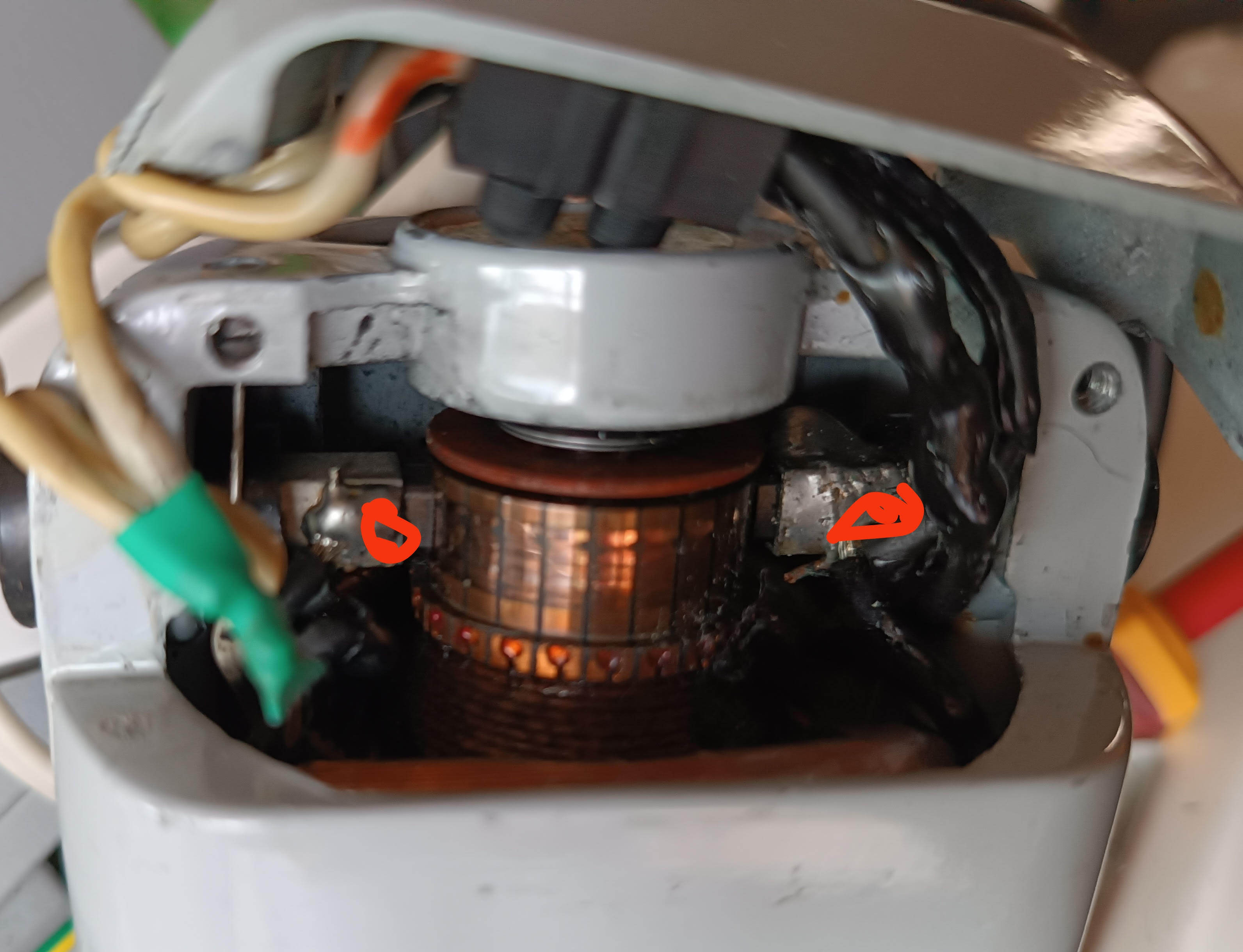

Je me retrouve avec un condensateur HS et j'aimerais savoir par quel modèle actuel je peux le remplacer. La seule certitude que j'ai, c'est qu'il était soudé au moteur , qui est en 220 volts, là où j'ai indiqué les points rouges.

Ca à l'air d'etre un condo antiparasite.
Sa valeur est marqué dessus ;50 000 picofarads. La tension d'origine était de 250v
Prends de préférence une valeur ( tension ) supérieure.
Ce type de condensateur est NON polarisé ( n'a pas de sens pour le montage.)

Bonjour Pepito34 et tout le groupe

Bienvenu sur le forum.

Envoyé par Pepito34

... La seule certitude que j'ai, c'est qu'il était soudé au moteur , qui est en 220 volts, là où j'ai indiqué les points rouges ...

Je confirme que c’est un antiparasite. Il n’empêche pas le fonctionnement s’il est absent.

Tu mets un 47nF en qualité X2.

Bonsoir.
A t'il été vérifié qu'il était HS.
+1 pour un condensateur anti-parasite, auquel cas le moteur peut tourner sans.

La tension de 250 V n'est pas adaptée à moins que cette machine n'ait été prévue pour du 110 V.
Dans ce cas, il faut un transformateur pour l'alimenter à cette tension.

Envoyé par Gwinver

... La tension de 250 V n'est pas adaptée à moins que cette machine n'ait été prévue pour du 110 V ...

Non. Il y a deux ”façons” de spécifier la tension de service d’un condensateur. Sans précision, c’est du continu, donc, pour un non polarisé, c’est la tension crête à ne pas dépasser.

L’autre façon, c’est de préciser alternatif, ce qui est le cas ici (ca), qui est la tension efficace à ne pas dépasser.

La mention X2 ”garantit" supporter le secteur 230V mais aussi spécifie une autocicatrisation qui exclut le claquage par court-circuit mais qui entraîne une ”neutralisation” d’une partie altérée. Cela entraîne une baisse de la valeur qu’on peut assimiler à une forme d’usure.

Merci pour l'info. Donc , je peux le remplacer par un condensateur x2 de 0.1µF en 250v ?

Bonjour,
La bonne question est celle du message #6
Quelle est la panne???

Le moteur a fonctionner , puis il y a eu un clac et le moteur c'est arrêté, j'ai le même symptôme quand un condensateur de pédale de rhéostat pête , il suffit de l'enlever et ça repart.
Sur le moteur , sans le condensateur il reste muet.

Bonjour à tous

Janpolanton a raison de s'inquiéter. Panne il semble y avoir.

Envoyé par Pepito34

Le moteur a fonctionner , puis il y a eu un clac et le moteur c'est arrêté, j'ai le même symptôme quand un condensateur de pédale de rhéostat pête , il suffit de l'enlever et ça repart ...

Hum. Je ne vois pas trop le rapport ni l'analogie.

Envoyé par Pepito34

.. Sur le moteur , sans le condensateur il reste muet.

Je ne vois pas trop ce qui a fait du bruit, ni de quel genre de bruit il s'agit mais la panne n'est pas due au condensateur. Tout le monde est d'accord pour dire quel genre de le condensateur est inutile au fonctionnement: ça doit marcher sans lui.

Soit un fil est coupé, soit les charbons sont usés et ne font plus contact, soit encore l'interrupteur s'est interrompu, soit ...

Merci pour les infos, je vais re-démonter le moteur et tout reprendre depuis le début .
Le bruit , fait comme un claquement de pétard , sur les anciennes pédales de rhéostat cela vient tout le temps du condensateur qu'il y a à l'intérieur, il suffit de l'enlever.

Envoyé par Pepito34

... Le bruit , fait comme un claquement de pétard ...

Ce peut être une étincelle qui éclate entre deux points qui viennent de se séparer.

Il n’est pas exclu que cela détruise le condensateur s’il a eu à en subir une partie.

Que dit le condensateur en mode ohmmètre?
